换热站智能控制柜

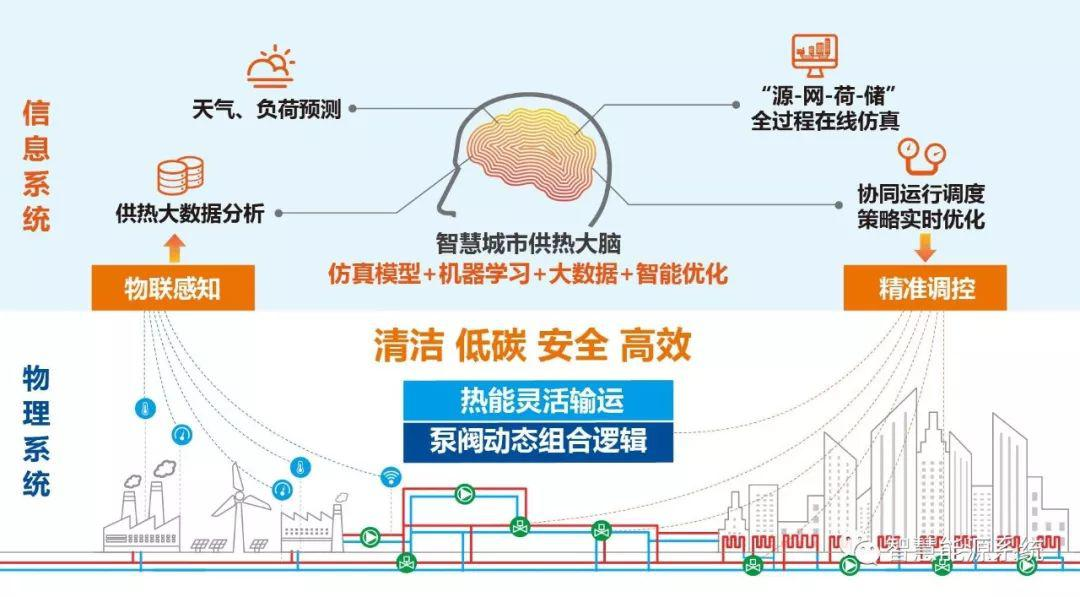

城镇热网远程监控系统是通过对供热系统的温度、压力、流量、开关量等进行测量、控制及远传，实现对供热过程有效的遥测及控制。城镇热网远程集中监控系统是区域供热系统中的重要组成部分，它将实时、全面了解供热系统的运行工况监视不利工况点的压差，保证区域供热系统安全合理地运行并可根据运行数据进行供热规划和科学调配，为热力部门提供准确、有效的重要数据。达到整个系统的节能目的:提高了供热品质及舒适度，延长了设备的使用寿命。

换热站智能控制系统通过对系统模拟量和开关量的信号采集、控制、远传，实时监控和分析，进而对系统运行过程做到心中有数，及时有效掌控。利用现代工业自控技术、计算机技术、通讯技术、物联网技术、现代信息处理技术，实现由传统的人工操作模式向现代化、高度集成化、自动化、智能化的模式转变。

应用领域与使用对象：

本自控系统适用换热站，将换热站温度、压力、液位、流量等物理量以及各水泵运行状态实时进行采集，并上传至供热管控平台。根据供热管控平台实时下发的气象信息（温度、风力、日照），本自控系统根据用户的实际情况（由用户自行输入相关参数），进行自动控制。

系统综述：

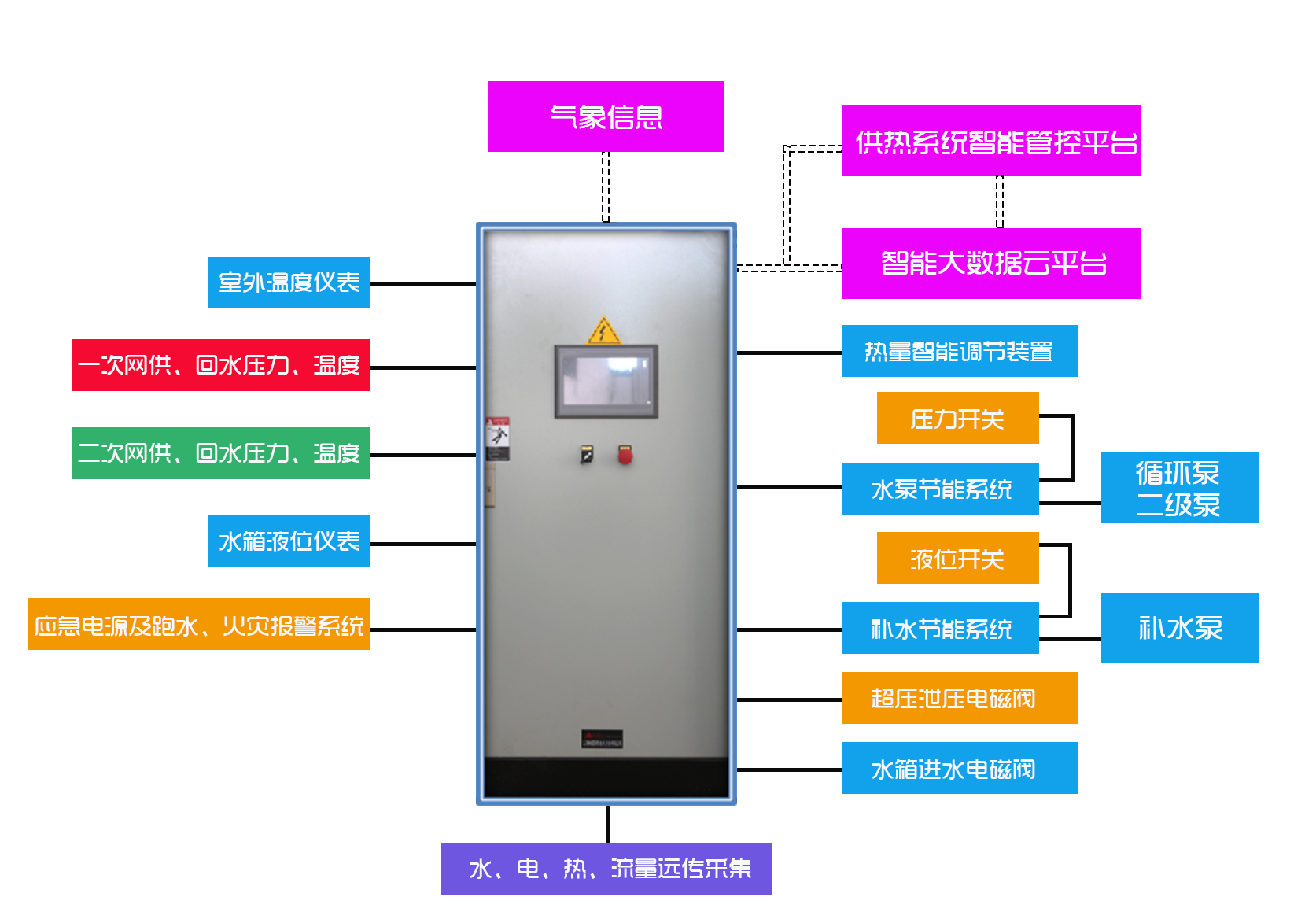

1、系统结构

换热站自控柜具备智能化控制，控制功能齐全，控制精度高，运行稳定可靠的优点。根据环境温度、一次及二次管网温度、压力等参数来调节热源及热水供给量，在系统运行中对热能、电能有明显的节约效果。系统组件可靠性高，系统压力、温度或流量自动控制，智能化、自动化程度高、易于操作。可远程监视与控制即所谓的SCADA系统。也可进行手动与自动的相互切换。可以实现现场无需值班人员，由远程直接监控。适用于各种供热场合和供热要求。

2、系统功能简介

（1）数据采集：换热站将现场各仪表、设备运行数据进行实时采集，并通过网络传输，信息共享，为区域供热信息化管理奠定了基础。

换热站信息：包括一、二次网供回水温度压力；一、二次网流量；补水量；换热站耗电量；各水泵状态（电流、频率）、自动状态时的各个自动调节参数。

（2）远程操控：在指定的网络终端，发布调控指令，调整或改变现场设备的运行状态，实现对无人值守现场的远程人工干预。

（3）气象信息：以供热站为中心，实时采集气象数据（室外温度、风力、日照等），并实时下发至换热站自控系统，为自控系统进行自动控制提供了环境参数。

（4）自动控制：本自控系统具有多种自动控制方式。

1）二次网流量控制

2）二次网供水温度的控制

        3）二次网供水温度增益选择：本系统具有是否自动/半自动选择功能。

        4）其他参数设定：

          a）温度闭环       b）压力闭环       c）超压泄压阀

        5）水箱液位控制：本功能主要控制水箱进水电磁阀和补水泵低液位保护功能。

          a）水箱进水电磁阀            b）补水泵低液位保护

        6）降温控制：用户可根据实际情况选择降温的时间段和降低的温度。此功能一共

为5段降温。注意：降温的时间段不可跨越0点，例如：用户需要设定22点0分至5点0分降低5度时，需要将此时间段拆分成2段，分别为22点0分至24点0分降低5度，0点0分至5点0分降低5度。

（5）历史曲线：本系统具有压力曲线、温度曲线、液位曲线、流量曲线等历史曲线记录

       1）压力曲线：包括一次网供回水压力、二次网供回水压力、自来水压力

       2）温度曲线：包括一次网供回水温度、二次网供回水温度、室外温度（最终）

       3）液位曲线：水箱液位

       4）流量曲线：一次网流量、二次网流量

（6）历史数据：本系统具有压力及温度数据的历史记录，并且可以将数据导出至U盘内

       1）压力数据：包括一次网供回水压力、二次网供回水压力、自来水压力

       2）温度数据：包括一次网供回水温度、二次网供回水温度、室外温度（最终）

       3）操作方式：后续图中会详细说明。

（7）运行状态及报警信息：本系统触摸屏上会显示换热站水泵的运行状态、报警状态以及系统监测到的报警状态，如换热站湿度过高（热水跑水）、换热站冷水跑水。用户可以自行选择跑水时，水泵是否进行相应的保护动作。

（8）巡检功能：换热站巡检人员进入换热站时，按下本系统柜门上的巡检按钮，即完成巡检记录，便于巡检管理。
